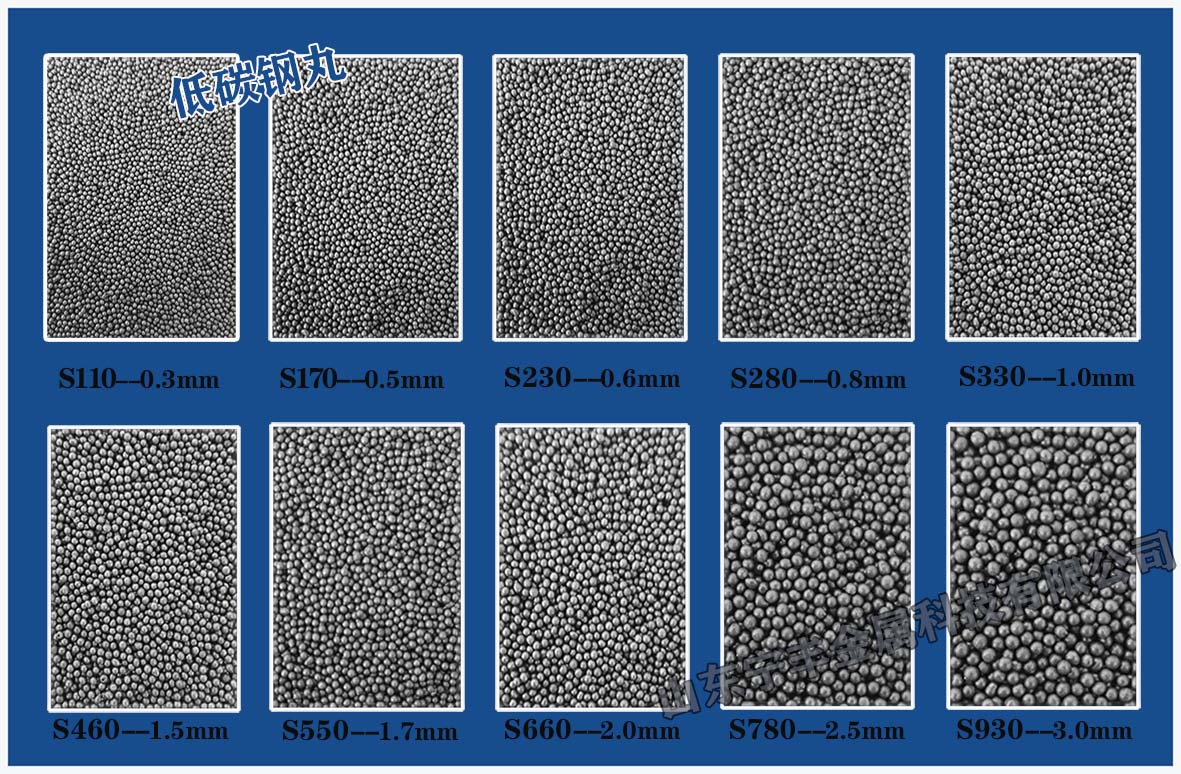

低碳鋼丸的性能特點(diǎn)
Performance characteristics of low carbon steel pellets
低碳鋼丸選用廢鋼作為主要原料，采用電弧爐進(jìn)行冶煉，利用電弧爐的煉鋼特性將含碳量控制在0.2%以?xún)?nèi)，硫、磷的含量在0.03%以?xún)?nèi)，并添加多種合金元素，對(duì)鋼水進(jìn)行精煉，經(jīng)離心澆鑄形成。

質(zhì)量指標(biāo)：
 Quality indicators:
低碳鋼丸的化學(xué)成分決定了其具備低碳合金鋼的材質(zhì)特性，具備較高的機(jī)械性能，生產(chǎn)工藝決定了其物理缺陷更少，并具備更耐沖擊的顯微組織。

使用性能：
Performance:
韌性更強(qiáng)、不易破碎，因此壽命長(zhǎng)、耐沖擊性強(qiáng)，從而在使用過(guò)程中消耗量更低，使用壽命比普通高碳鋼丸提高20-30%以上；清理速度更快，能顯著的提高拋丸清理質(zhì)量。

Equipment wear:
使用過(guò)程中基本不破碎，避免了破碎顆粒對(duì)拋頭和內(nèi)襯材料的磨損，延長(zhǎng)了拋丸機(jī)械關(guān)鍵零部件的使用壽命；更快的清理速度也提高了設(shè)備的工作效率。

 Environmental protection
低碳鋼丸更高的使用壽命使其產(chǎn)生的粉塵也會(huì)大大降低，與遍高碳鋼丸相比，粉塵排放量降低20-30%以上，降低了除塵系統(tǒng)的長(zhǎng)了除塵器的使用壽命，同時(shí)減少了對(duì)環(huán)境污染。

樣品 SAMPLES	低碳鋼丸 HIGH CARBON STEELBALLS		報(bào)告編號(hào) REPORT NUMBER			2020-03-16
化學(xué)元素 CHEMICAL     ELEMENTS	C. SI. Mn. S. P		分析日期 ANALYSIS DATE			2020-03-16
序號(hào) ORDER	結(jié)果  %    RESULT  PERCENT
	碳 C	硅 Si		錳 Mn	硫 S		磷 P
	0.10-0.20%	0.15-0.25%		0.35-1.2%	≦ 0.035%		≦ 0.035%
硬度 HARDNESS	42-52HRC
密度 MIN DENSITY	≧7.2g/cm³
金相組織 METALLOGRPHI   CAL STRUCTURE	低碳馬氏體或貝氏體 LOW CARBON MARTENSITE ORBAINITE
外形 SHAPE	圓形或近似圓形   ROUND OR NEARLY SO
化驗(yàn)標(biāo)準(zhǔn)：              JB/T8354-1996 LABORATORY  STANDARD: JB/T8354-1996
